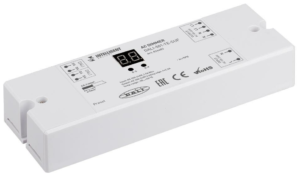

Диммеры DALI являются заменой менее функционального и перспективного протокола «1-10 вольт». Аббревиатура на английском имеет следующий вид Digital Addressable Lighting Interface и переводится как цифровой интерфейс системы освещения с функцией адресации. Фактически речь идет о стандартном протоколе диммирования. Главной особенностью протокола является открытость и общедоступность. Поэтому его в своей продукции используют многие производители мира. Подобная ситуация позволила DALI стать наиболее востребованным «элементом» при организации системы освещения, в том числе при построении «умного дома».
Сеть DALI включает в себя контроллер и управляемые устройства (подчиненные). К первым относятся датчики и переключатели, ко вторым — драйвера, диммеры и ЭПРА, которые подключают к шине DALI, работающей от источника постоянного тока 16В.
Технические параметры шины:
- сила тока не более 250мА
- передача данных на скорости 1200 бит/сек
- передача сигнала на расстоянии до 300 м
Скорость передачи данных по шине 1200 бит/сек. Предельная длина кабеля зависит от падения напряжения вдоль линии DALI, которое должно быть не менее 14В, поэтому максимальная длина кабеля рассчитывается исходя из сечения кабеля: 300 м для 1.5 мм2, 100—150 м для 0.75мм2, до 100 м — 0.5мм2, сопротивление контактов также должно быть принято во внимание.
Устройство для диммирования 0-10V передаёт сигнал светильнику, чтобы изменить его яркость. Сигналом является изменение напряжения от 0 до 10 Вольт. При напряжении 10 Вольт лампа будет светить на максимуме мощности, при 0 Вольт — погаснет.
Шаг в 1 Вольт приведёт к изменению яркости на 10%. Если, например, повысить напряжение с 0 до 1 Вольт, то светильник будет светить на 10% от максимальной яркости и, наоборот, если снизить с 10 до 9 Вольт — получится 90% яркости. Диммирование 1-10V отличается от 0-10V тем, что здесь нет сигнала в 0В и соответственно, нельзя сделать так, чтобы свет не горел. Минимальная яркость будет составлять 10% от полной.
