Сопротивление изоляции – важнейший показатель, характеризующий работоспособность электрооборудования и его безопасность для обслуживающего персонала. В большей степени этот параметр касается кабельных линий и соединительных проводов, которые при эксплуатации подвергаются различного рода воздействиям. Методика замеров сопротивления изоляции основывается на законе Ома для электрической цепи. Обязательно обратите внимание на то, что узнать цены замера сопротивления изоляции Вы можете перейдя по ссылке.

Измерение сопротивления изоляции электропроводки должно выполняться во время приемо-сдаточных работ. Периодически, согласно нормам и установленным правилам, а также после проведения ремонтов сети освещения. При этом производится не только замер сопротивления изоляции между фазных и нулевых проводов, но и сопротивление изоляции между ними и проводником заземления. Это позволяет вовремя диагностировать и устранять возможные повреждения изоляции, что снижает риск коротких замыканий и пожаров.

Можно выделить основные причины повреждения изоляции кабелей:

  1. высокая влажность воздуха;
  2. резкие перепады температур;
  3. механические повреждения, возникающие во время монтажа или в процессе эксплуатации;
  4. физический износ.

Для оценки состояния изоляции кабелей проводится два вида испытаний:

  1. Проверка электрической прочности изоляции. Она выполняется при повышенном напряжении с помощью пробойной установки, в состав которой входит повышающий трансформатор. Как правило, этот вид испытания проводится в лаборатории.

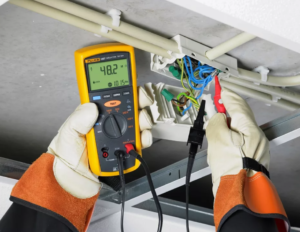

2.Измерение сопротивления изоляции постоянному току. Для его проведения нужен только мегаомметр. Этот вид испытаний отличается мобильностью и может выполняться без привязки к стационарной лаборатории.

Общий ток, протекающий в изоляционном материале, представляет собой сумму трех компонентов:

  1. Емкость. Для зарядки емкости тестируемой изоляции необходим ток зарядки емкости. Это переходный ток, который начинается с относительно высокого значения и падает экспоненциально к значению, близкому к нулю, когда тестируемая цепь электрически заряжается. Через несколько секунд или десятых долей секунды этот ток становится незначительным по сравнению с измеряемым током.
  2. Поглощение. Ток поглощения, соответствующий дополнительной энергии, которая необходима для переориентации молекул изоляционного материала под воздействием прикладываемого электрического поля. Этот ток падает намного медленнее, чем ток зарядки емкости; иногда необходимо несколько минут, чтобы достичь значения, близкого к нулю.
  3. Ток утечки или ток проводимости. Этот ток характеризует качество изоляции и не изменяется со временем.
