Разбор неисправностей центробежных насосов Wilo: порядок диагностики, способы ремонта, коды ошибок и характерные причины отказов серий Helix, CronoLine, CronoNorm и Atmos GIGA.
Неисправности центробежных насосов Wilo часто становятся следствием внешних факторов: от изменения гидравлического сопротивления сети до сбоев в электропитании. Но есть и специфические проблемы, которые агрегаты этой марки “страдают” чаще всего. В этом материале мы разберем сценарии отказов насосного оборудования Wilo и варианты восстановления работы устройств.
Почему снижение производительности – это не всегда поломка насоса
Падение расхода или напора часто списывают на износ рабочего колеса, но перед демонтажем агрегата стоит проверить рабочую точку системы. Гидравлическое сопротивление сети меняется из-за засорения сетчатых фильтров, зарастания труб отложениями или частичного закрытия запорной арматуры.
Насос продолжает работать по своей напорно-расходной характеристике, смещаясь в левую зону графика. Снижение показателей в таком случае является естественной реакцией гидравлики на изменение внешних условий. Достаточно прочистить грязевик или полностью открыть задвижку на напорной линии для восстановления проектных параметров.
До демонтажа проверьте:
- открытие запорной и регулирующей арматуры;
- загрязнение фильтра и перепад давления на нем;
- заполнение насоса и герметичность всасывающей линии;
- направление вращения после электромонтажных работ;
- соответствие фактической рабочей точки проектной;
- температуру, плотность и вязкость рабочей среды.
Диагностика неисправностей
Поиск причины отказа начинается с визуального и акустического контроля. Опытный механик определяет кавитацию или износ подшипников по характерному звуку. Электрическая часть проверяется мультиметром и мегаомметром: замеряется сопротивление изоляции, симметрия фазных токов и напряжение на клеммах электродвигателя.
Особенности диагностики классического центробежного насоса и с частотным регулированием
Агрегаты с прямым пуском диагностировать проще. Любое механическое сопротивление сразу отражается на потреблении тока. У классических Wilo-CronoLine-IL, CronoNorm-NL и Atmos GIGA-N проверяют электропитание, гидравлический режим и механику: токи фаз, вращение, напор, расход, вибрацию, температуру подшипников. На общей раме контролируют соосность валов после присоединения труб и при рабочей температуре.
Центробежные насосы Вило с частотником, например, линейка Wilo-Stratos GIGA, могут скрывать начинающиеся проблемы. Частотный преобразователь автоматически увеличивает крутящий момент для поддержания заданного перепада давления.
Цитата
Оператор может упустить момент подклинивания вала до критической остановки по перегрузке инвертора. Для объективной оценки таких систем необходимо анализировать журнал ошибок в памяти контроллера и отслеживать тренды потребляемой мощности при фиксированной частоте вращения.
У Wilo-Helix VE, Helix2.0-VE, CronoLine-IL-E и SiBoost добавляют проверку электроники: режим регулирования, пределы частоты, источник уставки, вход 4–20 мА или 0–10 В, команды, журнал ошибок и связь с BMS. Рывки возможны из-за плавающего сигнала датчика или настроек регулятора.
Популярные поломки насосов Wilo и варианты их ремонта
Ниже собраны типовые отказы, с которыми сталкиваются сервисные инженеры при обслуживании оборудования на промышленных объектах и в котельных.
1. Двигатель гудит, но вал не вращается
Частая ситуация для агрегатов Wilo-CronoLine-IL. Возможные причины: обрыв одной из фаз питающего напряжения, блокировка ротора посторонним предметом, разрушение подшипника. Потребуется проверка питающей сети, отключение питания, попытка провернуть вал вручную за крыльчатку охлаждения. При механическом заклинивании необходима разборка гидравлической части.
2. Насос запускается, но быстро отключается
Срабатывает тепловая защита электродвигателя. Поведение характерно для многоступенчатых Wilo-Helix V при перекачивании жидкости с повышенной вязкостью. Проведите замер рабочих токов и проверьте настройки автомата защиты электродвигателя в шкафу управления.
3. Насос работает, но не подаёт воду
Отсутствие жидкости в корпусе возникает из-за завоздушивания всасывающей магистрали. Сценарий часто встречается на установках повышения давления. Необходимо остановить работу, открыть воздухоспускной винт и заполнить гидравлическую часть водой. Вторая распространенная причина – неправильное направление вращения вала при перефазировке на клеммах. Ситуация типична после монтажа систем с Wilo-Helix V/VE, MVI и SiBoost.
4. Агрегат не развивает необходимый напор
Симптом указывает на износ рабочих колес или повреждение щелевых уплотнений. Проблема проявляется на консольных насосах Wilo-Atmos GIGA после длительной перекачки сред с абразивными включениями. Ремонт заключается в замене изношенных деталей гидравлики.
5. Подача и давление меняются рывками
Нестабильная работа говорит о подсосе воздуха на стороне всасывания или работе в режиме кавитации из-за недостаточного подпора. Проверьте герметичность фланцевых соединений и фактический уровень жидкости в накопительном резервуаре. У Wilo-Helix VE, Helix2.0-VE и SiBoost скачки связаны с обратной связью и каскадом. На постоянной скорости ищут воздух или неустойчивый уровень источника.
6. Насос не выключается при отсутствии расхода
Проблема характерна для установок на базе Wilo-Economy CO. Неисправен аналоговый датчик давления или залип обратный клапан в открытом положении. Контроллер управления не видит достижения целевой уставки. Поможет замена датчика или ревизия обратного клапана.
7. Насос слишком часто включается и выключается
Тактование происходит при разрыве мембраны в мембранном баке гидроаккумулятора или падении давления предварительной накачки газа. Проверьте давление воздуха в баке через ниппель. При наличии воды в воздушной полости замените мембрану или бак целиком. Проблема характерна для Wilo-Comfort CO/MVI и SiBoost после замены бака или перенастройки контроллера.
8. Насос Wilo сильно шумит или нестандартно вибрирует
Гул и вибрация сопутствуют кавитации, износу подшипниковых узлов или нарушению соосности валов. На агрегатах Wilo-CronoBloc-BL сильная вибрация требует проверки состояния муфты и центровки роторов двигателя и гидравлики при помощи лазерного прибора.
9. Аппарат сильно греется
Перегрев корпуса происходит при работе на закрытую задвижку (отсутствие протока для охлаждения) или из-за высокой температуры окружающей среды. Убедитесь в наличии минимально допустимого расхода через насос. У Helix VE проверяют охлаждение преобразователя, у Atmos GIGA-N – смазку и подшипники.
10. Течи
Появление воды под агрегатом свидетельствует об износе торцевого механического уплотнения. Запчасть является расходным материалом. Для замены торцевого уплотнения на крупных моделях Wilo потребуется частичная разборка со снятием электродвигателя. На Atmos GIGA-N и CronoNorm-NL при износе втулки одной замены уплотнения недостаточно.
11. Засорение или износ рабочего колеса
Перекачивание технической воды с окалиной приводит к истончению лопаток рабочего колеса. Производительность падает. Деталь подлежит замене на новую с последующей балансировкой ротора. Риск выше у Atmos GIGA-N, CronoNorm-NL и CronoLine-IL без эффективной фильтрации.
12. Повреждение подшипников
Отсутствие смазки, естественный износ или продолжительная работа при повышенной вибрации разрушают сепараторы и тела качения подшипников. Детали меняются парой с использованием специализированных съемников. Узел особенно значим у Atmos GIGA-N и CronoNorm-NL; блочный Atmos GIGA требует проверки двигателя в сервисе.
13. Неисправности муфты и нарушение центровки
Упругие элементы втулочно-пальцевых муфт со временем теряют эластичность и разрушаются. Нарушение центровки увеличивает нагрузку на валы. Требуется замена эластичных вставок и проведение повторной лазерной центровки агрегата на фундаментной раме. На Wilo-Atmos GIGA-N и CronoNorm-NL проверяют радиальное и угловое смещение, осевой зазор, мягкую лапу и трубные нагрузки.
14. Ошибки датчика давления и системы управления
Смещение нуля датчика давления приводит к некорректной работе алгоритмов ПИД-регулятора. При подозрениях на некорректные показания сверьте данные электронного датчика с показаниями поверенного стрелочного манометра, установленного на коллекторе. Для Helix VE, Helix2.0-VE, CronoLine-IL-E и SiBoost учитывают BMS и внешние команды.

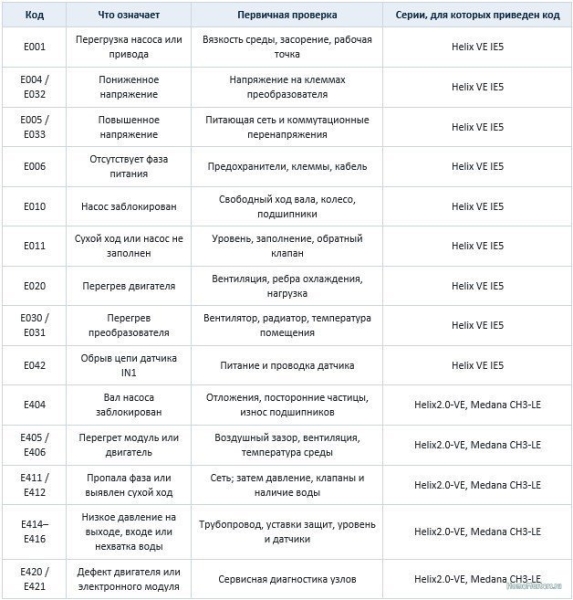

Популярные коды ошибок насосов Wilo и их расшифровка
Встроенная электроника насосов серий Stratos и Yonos MAXO позволяет быстро локализовать сбой по коду на дисплее.
Цитата
Внимание! Доверяйте сброс ошибок только после полного устранения причины. Многократный принудительный сброс критических аварий приводит к выгоранию силовых плат инвертора.
Итоги
Ремонт центробежных насосов Wilo требует последовательного подхода к диагностике. Большинство кажущихся отказов оборудования связано с изменением гидравлики системы или проблемами электропитания.
Для минимизации простоев пользователь должен понимать принцип работы агрегата и уметь анализировать показания контрольно-измерительных приборов. Своевременное обслуживание, контроль вибрации и соблюдение параметров рабочей среды продлевают срок службы насосной техники на годы.
Оставляйте сложные ремонты электроники и балансировку роторов специализированным сервисным центрам, сохраняя ресурсы предприятия для решения профильных технологических задач.
